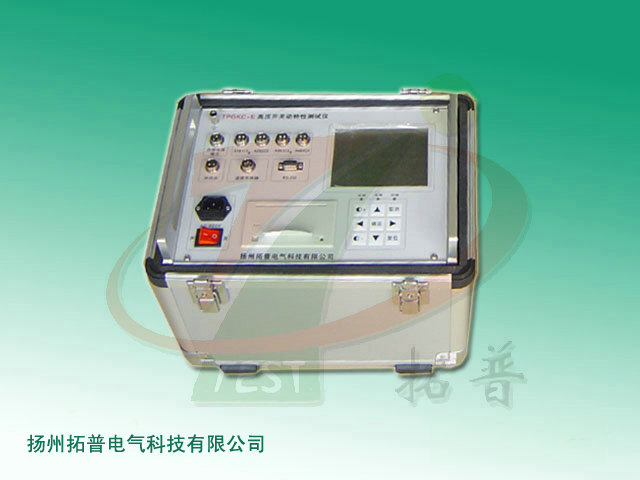

高壓開關動特性測試儀_TP_HTGK-III_技術資料
高壓開關動特性測試儀適用于各種戶內、戶外少油、多油開關、真空開關、六氟化硫開關的動特性測試 參考標準： DL/T 846.3-2004 單片機為核心進行采樣 自動完成斷路器的低電壓動作試驗 提供DC30～250V/20A數字可調斷路器動作電源
高壓開關動特性測試儀是適應現場測試高壓開關動作特性的需要，開發研制的專用儀器。它以單片機為核心進行采樣，處理和輸出，儀器主要特點是采用漢字提示以人機對話的方式操作，漢字顯示結果并打印輸出，具有智能化、功能多、數據準確、抗干擾、操作簡單、體積小、重量輕、外觀美等優點，高壓開關動特性測試儀適用于各種戶內、戶外少油、多油開關、真空開關、六氟化硫開關的動特性測試。
產品別稱
高壓開關機械特性測試儀、開關機械特性測試儀、高壓開關綜合測試儀、斷路器動特性測試儀、斷路器機械特性測試儀、斷路器綜合測試儀、高壓開關時間特性測試儀、高壓開關特性測試儀、開關特性測試儀、斷路器測試儀、開關機械特性測試儀、開關參數測試儀
產品特征
1、時 間：12個斷口的固有分、合閘時間，同相同期、相間同期
2、重 合 閘：高壓開關動特性測試儀每斷口的合－分，分－合，分－合－分；過程時間：一分時間、一合時間、二合時間、金短時間、無電流時間值
3、彈 跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形；每斷口的分閘反彈幅值
4、速 度：剛分、剛合速度，Max 速度，時間－行程特性曲線
5、行 程：總行程，開距，超行程，過沖行程，反彈幅值
6、電 流：分、合閘線圈的分、合閘電流值、電流波形圖
7、動作電壓：機內提供DC30～250V/20A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值
產品參數
信息整理：揚州拓普電氣科技有限公司
高壓開關動特性測試儀是適應現場測試高壓開關動作特性的需要，開發研制的專用儀器。它以單片機為核心進行采樣，處理和輸出，儀器主要特點是采用漢字提示以人機對話的方式操作，漢字顯示結果并打印輸出，具有智能化、功能多、數據準確、抗干擾、操作簡單、體積小、重量輕、外觀美等優點，高壓開關動特性測試儀適用于各種戶內、戶外少油、多油開關、真空開關、六氟化硫開關的動特性測試。
產品別稱
高壓開關機械特性測試儀、開關機械特性測試儀、高壓開關綜合測試儀、斷路器動特性測試儀、斷路器機械特性測試儀、斷路器綜合測試儀、高壓開關時間特性測試儀、高壓開關特性測試儀、開關特性測試儀、斷路器測試儀、開關機械特性測試儀、開關參數測試儀
產品特征
1、時 間：12個斷口的固有分、合閘時間，同相同期、相間同期
2、重 合 閘：高壓開關動特性測試儀每斷口的合－分，分－合，分－合－分；過程時間：一分時間、一合時間、二合時間、金短時間、無電流時間值
3、彈 跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形；每斷口的分閘反彈幅值
4、速 度：剛分、剛合速度，Max 速度，時間－行程特性曲線
5、行 程：總行程，開距，超行程，過沖行程，反彈幅值
6、電 流：分、合閘線圈的分、合閘電流值、電流波形圖
7、動作電壓：機內提供DC30～250V/20A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值
產品參數
|
使用環境
|
輸入電源
|
220V±10% 50Hz±10%
|
|
大氣壓力
|
86～106kpa ℃
|
|
|
溫 度
|
－10～40℃
|
|
|
濕 度
|
≦80%RH
|
|
|
絕緣性能
|
絕緣電阻
|
＞2MΩ
|
|
介電強度
|
電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧
|
|
|
基本參數
|
時 間
|
量程：4000.0ms，分辨率：0.1ms
誤差：在①100ms以內，0.1ms±1個字 ②100ms以上，0.1%±1個字 ③同期 |
|
速 度
|
量程：20.00m/s，分辨率0.01m/s
誤差：在①0～2m/s以內，±0.1m/s±1個字 ②100ms以上，±0.2m/s±1個字 |
|
|
行 程
|
真空斷路器：量程：50.0mm，分辨率：0.1mm，誤差：1%±1個字
SF6斷路器： 量程：300.0mm，分辨率：1mm，誤差：1%±1個字 少油斷路器：量程：600.0mm，分辨率：1mm，誤差：1%±1個字 |
|
|
電 流
|
量程：20.00A ，分辨率：0.01A
|
|
|
輸出電源
|
DC30～250V數字可調/20A（瞬時工作）
|
