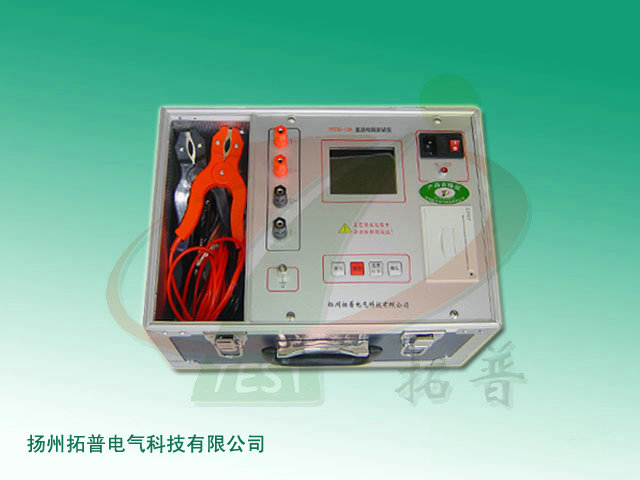

直流電阻快速測試儀_TP_MLZY-III-40A_技術資料
變壓器直流電阻快速測試儀根據國家電網公司電氣試驗規程制造，具有測量迅速、體積小巧、使用方便、測量精度高等特點。自檢和自動校準功能降低了儀器使用和維護的難度，儀器可選擇自動或手動操作，是目前國內測量變壓器繞組以及大功率電感設備直流電阻的理想設備。（是直流單臂電橋或雙臂電橋的新產品)本產品符合電力行業標準DL/T845.3-2004以及GB6587-86和GB6593-86的要求。具有測量迅速、體積小巧、使用方便、測量精度高等特點。
變壓器直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足變壓器直流電阻快速測量的需要，儀器采用全新電源技術，具有體積小、重量輕、輸出電流大等特點。整機由單片機控制，自動化程度高，具有自動放電和放電指示功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。
工作措施
1、使用本儀器前必須認真閱讀本手冊。
2、儀器的操作者應具備一般電氣常識。
3、儀器使用避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所。
4、儀表應避免劇烈振動。
5、對儀器的維修、調整應由專業人員進行。
6、測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線。
7、測量無載調壓變壓器，一定要等放電指示報警音停止后，切換檔位。
8、在測試過程中，禁止移動測試夾和供電線路。
性能特點
1、儀器輸出電流大，重量輕。
2、具有完善的保護電路，可靠性強。
3、立式機箱結構，便于現場操作。
4、具有放電報警聲，放電指示清淅，減少誤操作。
技術指標
1、輸出電流：5A、10A、20A、40A
2、量程： 50μΩ～500mΩ （40A） 100μΩ～1Ω （20A） 500μΩ～2Ω （10A）
1mΩ～4Ω (5A）
3、準確度：0.2%
4、分辨率：0.1μΩ
5、工作溫度：0～40℃
6、環境濕度：≤90%RH，無結露
7、工作電源：AC220V±10%，50HZ±1HZ
附：10A直流電阻測試儀詳細說明
功能特點
1、整機由高速單片機控制，自動化程度高，操作簡便。
2、儀器采用全新電源技術，電流檔位多，測量范圍寬，可根據負載自動選擇電流，適合中小型變壓器和電壓互感器的直流電阻測量。
3、護功能完善，能可靠保護反電勢對儀器的沖擊，性能更可靠。
4、具有聲響放電報警，放電指示清晰，減少誤操作。
5、響應速度快，可在測量狀態直接轉換有載分接開關，儀器自動刷新數據。
6、智能化功率管理技術，儀器總是工作在*小功率狀態，有效減輕儀器內部發熱，節約能源。
技術指標
1、輸出電流：10mA、40mA、200mA、1A、5A、10A
2、分辨率：0.1μΩ
3、量程： 2Ω-2KΩ （10mA檔）1Ω-500Ω （40mA檔）80mΩ-100Ω (200mA檔）10mΩ-20Ω (1A檔)1mΩ-4Ω (5A檔)0.5mΩ-2Ω (10A檔)
4、準確度：2‰
5、工作溫度：0～40
6、工作濕度：<90%RH，不結露
三相直流電阻測試儀詳細介紹
1A 10mΩ ～ 6Ω （每相）
5A 1mΩ ～ 1Ω （每相）
10A 1mΩ ～ 0.6Ω（每相）
測量準確度 ±0.2%（滿量程）
分辨率 0.1μΩ
數據存儲容量 150組
電源 AC 220V±22V，50Hz±2 Hz
工作環境 環境溫度:0°～40°相對濕度:≤80%
系列變壓器直流電阻測試儀電流選擇
可自動選擇電流檔位，體積小，重量輕，便于攜帶，保護功能完善，放電報警，量程：1mΩ-200KΩ，電流檔： 1A、500mA、100mA、50mA、10mA、5mA、≤5mA，交、直兩用供電
可自動選擇電流檔位，體積小，重量輕，便于攜帶，保護功能完善，放電報警，量程：1mΩ-200KΩ，電流檔：2A、1A、500mA、100mA、50mA、10mA、5mA、≤5mA，交、直兩用供電
可自動選擇電流檔位，功能完善，放電報警，輸出電流5A，分辨率0.1μΩ，量程：1mΩ-20KΩ，電流檔：自動、<5mA 、40mA、200mA、1A、5A，
可自動選擇電流檔位，保護功能完善，放電報警，輸出電流10A，分辨率0.1μΩ，量程：1mΩ-20KΩ，電流檔：自動、<5mA 、 40mA、200mA、1A、5A、10A，
采用高頻開關電源， 操作簡便， 保護功能完善，放電報警，輸出電流20A，輸出電壓20V，分辨率0.1μΩ，量程：8Ω-100μΩ，精度±0.2% ，電流檔：2.5A、5A、10A、20A
采用高頻開關電源， 操作簡便， 保護功能完善，放電報警，輸出電流40A，輸出電壓20V，分辨率0.1μΩ，量程：4Ω-50μΩ，精度±0.2%，電流檔：5A、10A、20A、40A
采用高頻開關電源， 操作簡便， 保護功能完善，放電報警，輸出電流50A，輸出電壓20V，分辨率0.1μΩ，量程：4Ω-40μΩ，精度±0.2%，電流檔：5A、10A、20A、50A
采用高頻開關電源， 操作簡便， 保護功能完善，放電報警，輸出電流60A，輸出電壓20V，分辨率0.1μΩ，量程：4Ω-30μΩ，精度±0.2%，電流檔：5A、10A、20A、60A
信息整理：揚州拓普電氣科技有限公司
