產品簡介

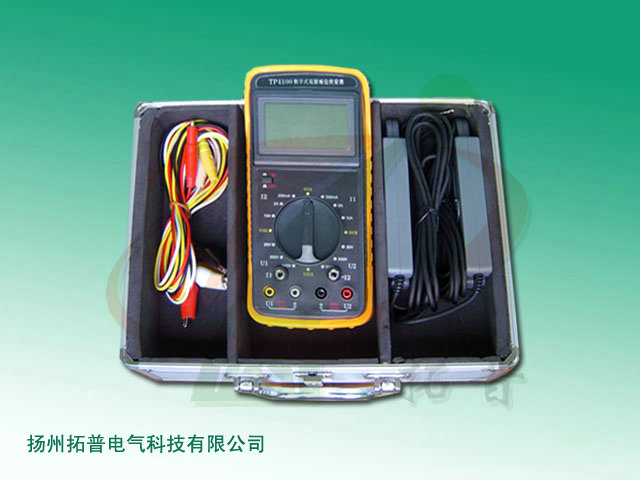

TP4100 數字式雙鉗相位伏安表是專為現場測量電壓、電流及相位而設計的便攜手持式雙通道輸入測量儀器。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量儀表。顯示器采用了高反差液晶顯示屏，字高達25mm，屏幕角度可自由轉換約70°，以獲得視覺效果。
TP4100數字式雙鉗相位伏安表的欠電指示功能可及時提醒操作者更換電池，自動關機功能可在15分鐘以內自動切斷電源，以延長電池使用時間。重復電源開關操作，即可再次開機進行測量。儀表外殼采用工程絕緣材料，另配橡皮防振保護套，安全、可靠。
技術指標
1、基本誤差
1.1 工作條件
（a）環境溫度：（23±5）℃
（b）環境濕度：（45～75）% RH
（c）被測信號波形：正弦波、β=0.02
（d）被測信號頻率：（50±0.2）Hz
（e）被測載流導線在鉗口中的位置：居中
（f）測量相位時被測信號幅值范圍：100～220V、50mA～10.00A
（g）外參比頻率電磁場干擾：應避免
2、工作誤差
2.1 額定工作條件
（a）環境溫度：（0～40）℃
（b）環境濕度：（20～80）% R
（c）被測信號波形：正弦波、β=0.05
（d）被測信號頻率：（50±0.5）Hz
（e）被測載流導線在鉗口中的位置：任意
（f）測量相位時被測信號幅值范圍
測U1-U2相位時：30V～500V
測I1-I2相位時：10mA～10.00A
測U1-I2或I1-U2相位時：5V～500V、10mA～10.00A
（g）外參比頻率電磁場干擾：應避免
3、安全特性
3.1 耐壓
電壓輸入端與表殼之間、鉗形電流互感器鐵芯與鉗柄及付邊繞組線圈之間能承受1000V/50Hz、兩電壓輸入端之間能承受500V/50Hz的正弦波交流電壓歷時1min的試驗。
3.2 絕緣電阻
儀表線路與外殼之間、兩電壓輸入端之間：≥50MΩ
4、其它技術特性
4.1 顯示位數：3 1/2
4.2 電源：單個 9V 層疊電池。
4.3 外形尺寸：表殼 185×90×35、鉗殼 160×40×20
4.4 重量：表 260g、鉗 2×200g
4.5 儲存條件：溫度－10℃～50℃
